什么是阻焊层？

阻焊层（也称为阻焊剂）是应用于PCB表面的一层薄薄的聚合物材料。其目的是保护铜电路，防止焊料在焊接过程中流入不需要焊接的区域。除焊盘外，整个电路板都涂有阻焊层。

阻焊层应用于 PCB 的顶部和底部。树脂是阻焊层的主要成分，因为它具有良好的耐湿性和耐温性，最重要的是，它是不导电的。最初，大多数PCB使用绿色阻焊层， 这就是为什么它通常被称为“绿色油”.但是，阻焊层有多种颜色，例如绿色、蓝色、黑色、白色、黄色、红色等。使用的具体颜色取决于各种因素。

在电子设计自动化中，阻焊层被视为印刷电路板的一层，并且像任何其他层一样被描述为Gerber文件，例如铜层和丝网印刷层。这些层的典型名称包括 tStop/bStop （EAGLE）、LSMVS/LSMRS （WEdirekt） 或 GTS/GBS（Gerber 等）。

阻焊层的作用是什么？

PCB板上阻焊层的功能如下图所示：

防止导体电路的物理断裂。

防止焊接过程中桥接短路。

防止铜层氧化。

在进行回流焊、波峰焊和手动焊接时，防止导电线路和焊点之间短路。

其高绝缘性为PCB板的高密度带来了可能性。

阻焊层主要是液态UV光成像油墨，有绿色、红色、蓝色、黄色、白色、黑色、紫色、粉色、灰色、橙色、哑光黑色、哑光绿色和透明/透明阻焊层，颜色、绿色应该是最常用的一种。

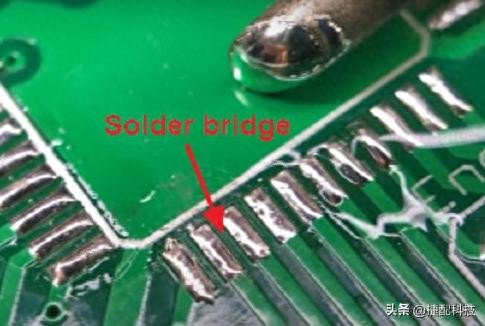

焊桥是两个焊盘或IC引脚之间的绿色油，因其狭窄的需求，因此称为阻焊桥。如果引脚之间的距离太小而无法满足出厂流程，则建议取消它并继续进行全掩模开口。

阻焊桥的工艺制成能力，跟油墨颜色、铜厚有关。绿油的阻焊桥，要比杂色油墨好管控一些，阻焊桥能保留到最小。铜厚越厚，阻焊桥需越大，薄铜的阻焊桥，要比厚铜好管控一些。

捷配最小阻焊桥宽度：

1、绿油0.075mm

2、  其它杂色0.125mm（红、黄、蓝、白、哑绿、黑、哑黑、紫）

阻焊层的种类：

PCB具有不同类型的阻焊层.无论哪种类型，它们都会在确定图案后进行热固性过程。阻焊层的种类如下图所示：

环氧树脂液体

阻焊层根据应用需求有不同的介质。成本最低的阻焊层是环氧树脂液体，通过图案丝网印刷到PCB上。

LPSM（液体光成像阻焊层）

LPSM可以在PCB上丝网印刷或喷涂，暴露在图案上，并开发为在图案中提供开口，以便将零件焊接到铜焊盘上。

DFSM（干膜光成像阻焊层）

DFSM在PCB上真空层压，然后曝光和显影。

阻焊层既可用于手工组装，也可用于自动组装。这是整个PCB制造过程中必不可少的一步.为了实现高效连接和性能，阻焊层非常重要。关注捷配，分享更多PCB、PCBA、元器件干货知识，打样快，批量省，上捷配！https://www.jiepei.com/?g=G2148
