proteus上滑动变阻器怎么改变阻值（LED灯条3灯一个电阻接12V是什么计算电阻的）

市面上有很多LED灯带，都是用电阻限流然后再接到12V的开关电源上的。可是这些电阻是通过什么计算方式算出要多大的电阻呢？

市面上的LED有很多种：2835/3528/5050/5730

这些灯珠的额定电流分别如下：

3528额定电流是20Ma

2835额定电流是30Ma

5050三芯额定电流是20Ma*3=60Ma

5730额定电流是150Ma

这些电流在生产厂家的器件规格书里面都可以查得到，使用时一般都是80-90%额度电流使用。

比如3528的额定电流20*80%~20*90%，就是16-18ＭA

我们用Proteus8来进行一下电路仿真，来验证一下我们计算的方式是否正确。

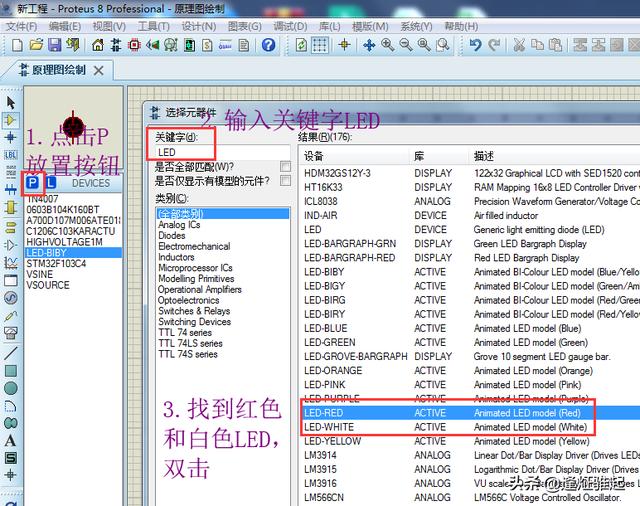

点击面板上的Ｐ放置按钮，关键字里面输入LED，在结果的描述栏找到Animated LED Model(Rdd)红灯和White白灯，双击，把元件添加到对象选择窗口。

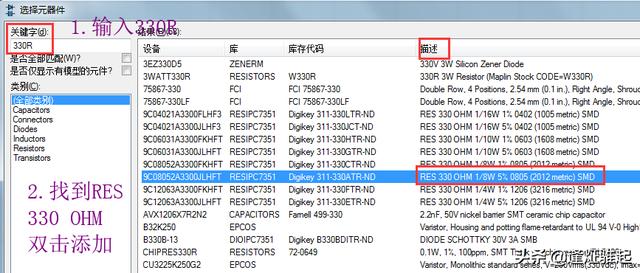

用同样的方式，关键字搜索330R的电阻，其它阻值的电阻不用重得添加，可以通过修改器件参数来完成。

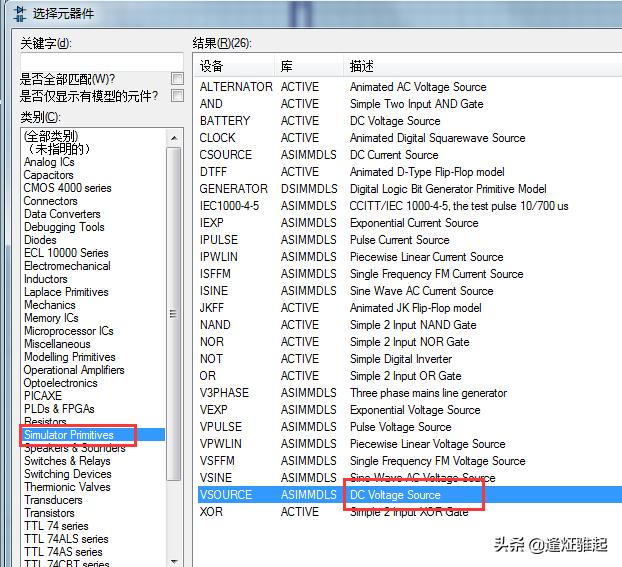

在类别里找到SimulatorPrimitives（防真源）选项，找到DC Voltage Source（DC电压源）双击添加到对象选择窗口。

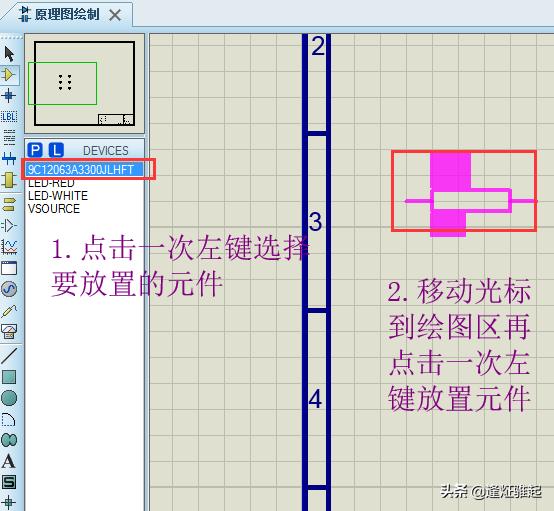

放置器件是奖"对象选择窗口"中的器件放到原理图编辑窗口，在对象选择窗口中，单击300R的电阻，然后奖光标移入原理图绘制窗口，在任意位置单击鼠标就可以完成放置。

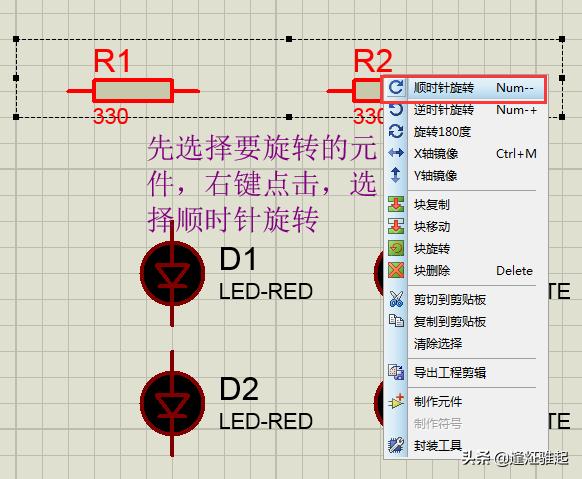

器件的旋转，先把器件选择，然后右键，在弹出的对话框中选择顺时针旋转。

仪表的放置

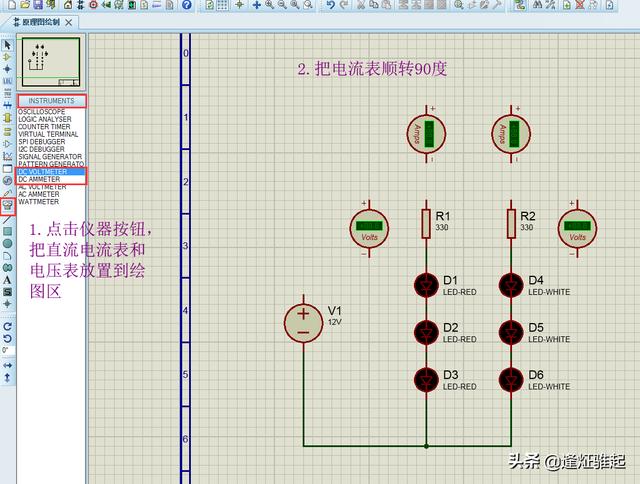

点击虑拟仪器按钮，找到DC VOLTMETER电压表和 DC AMMETER电流表，在原理图绘图区放置二个电流表和二个电压表。

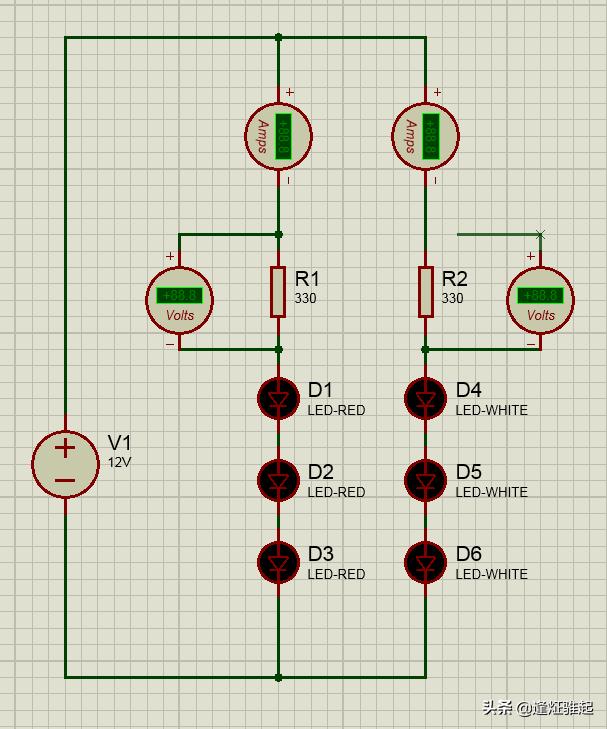

连线：将光标靠近一个对象的引脚末端，该处将自动出现一个红色的小方块，单击左键再拖动鼠标，放在另一个对象的引脚末端，就可以完成二个器件之间的连线，按图把原理图连接起来

1. 在这里要注意一下，电流表和电压表有正负极，要注意正负极不能接错。

2. 电压表是并联到电阻二端，而电流表而是串联在电路中间。

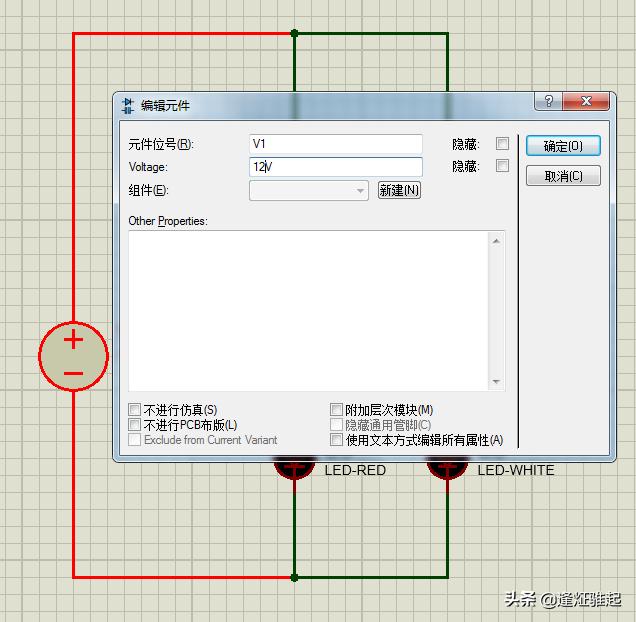

器件参数的修改，单击DC电压源，在属性对话框Voltage里输入电源电压12V

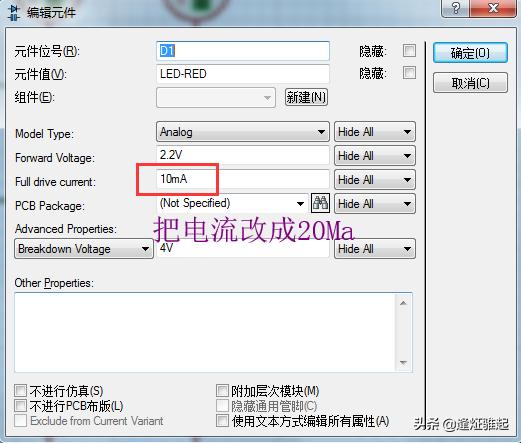

红光LED的电压一般是2.0-2.2V，这里电压就不改，把电流改成20Ma

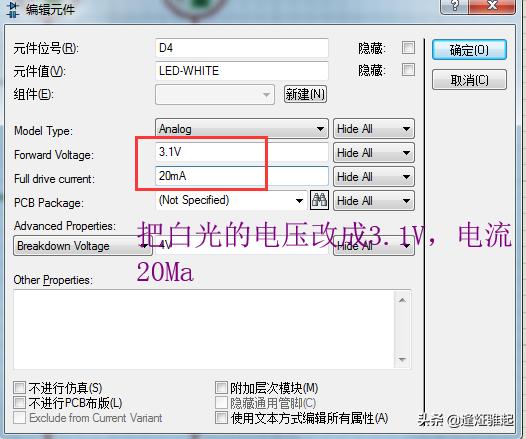

白光LED的电压设置成3.1V（典型值），电流设置20Ma，所有的器件的参数每一个都要修改成一样的。

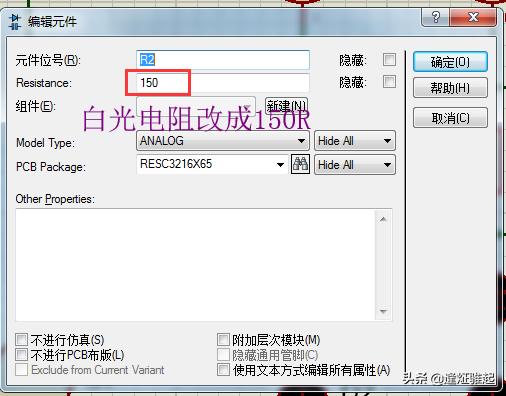

红光的电阻一般是330R，这里就不做修改，把白光的电阻修改成150R

这个电阻是什么计算的呢？

使用欧姆定律

U=IR R=U/I

LED三个灯一串，在这里起到了分压作用，所以要先把电源电压把LED灯的电压减去

红光：12V-2.2V*3=5.4V

白光：12V-3.1V*3=2.7V

红光电阻：5.4/0.016A=337.5 取近似值330欧

白光电阻：2.7/0.018=150R 取150R

近似值可以参照《电阻标称值》表格里有一些标准的电阻阻值，这个表百度上有。

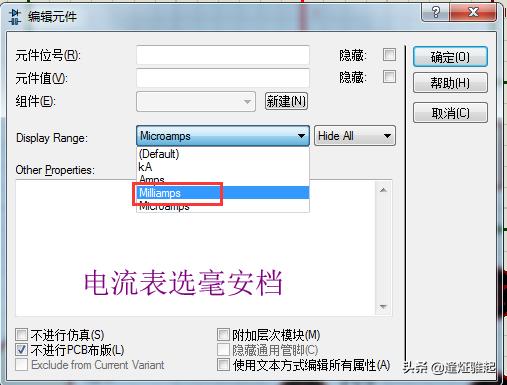

电流表的参数设置，把二个电流表设置成毫安档。

所有的参数设置完成以后，点击左下角的播放按钮进行软件仿真。

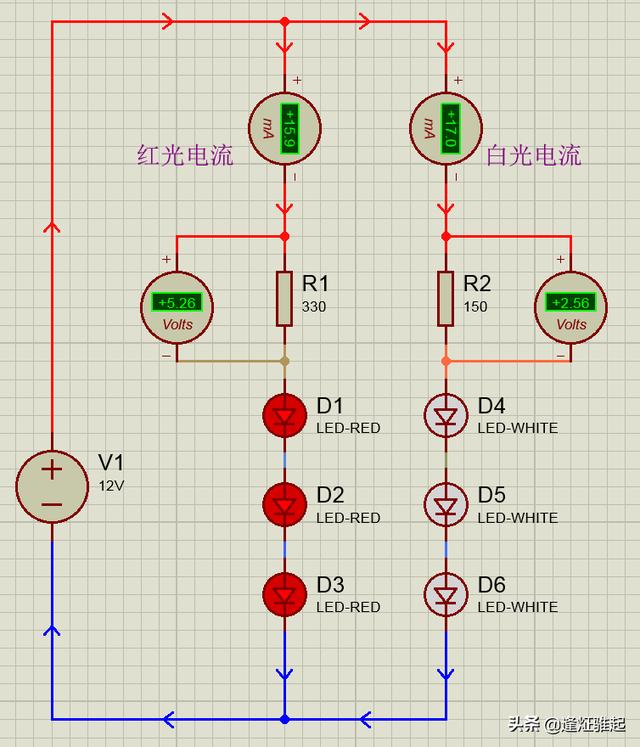

运行后的结果

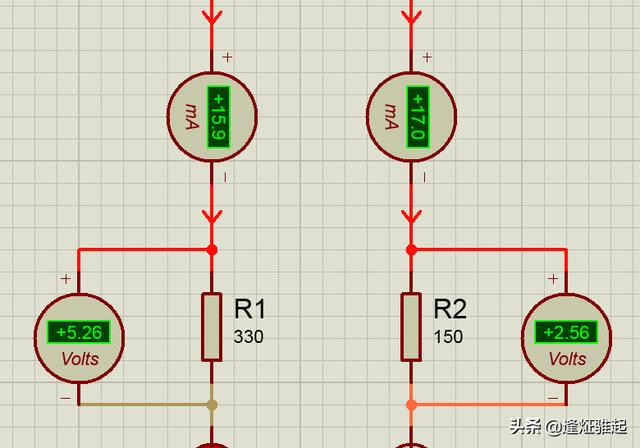

红光电阻2端电压5.26V，电流是15.9Ma

白光电阻2端电压2.56V，电流是17Ma

实际测试出来的参数跟理论参数没有多少误差，这个仿真效果做的还可以。

,
