螺杆泵介绍

简介

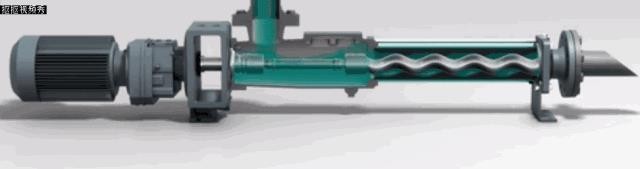

螺杆泵是一种内啮合回转式的容积泵，主要工作部件是由偏心转子和固定的衬套定子构成。转子和定子都具有特殊的几何形状，它们在泵的内部形成多个密封的工作腔，随着转子的旋转，这些密封工作腔在一端不断地形成，在另一端不断地消失。各密封腔可连续无脉动地从一端吸入液体，并从另一端压出。

应用范围

螺杆泵的应用范围广，其流量平稳、有自吸能力、噪声低、效率高、体积小、工作可靠。目前污水处理厂多用螺杆泵抽吸污泥到污泥压榨设备。

组成：

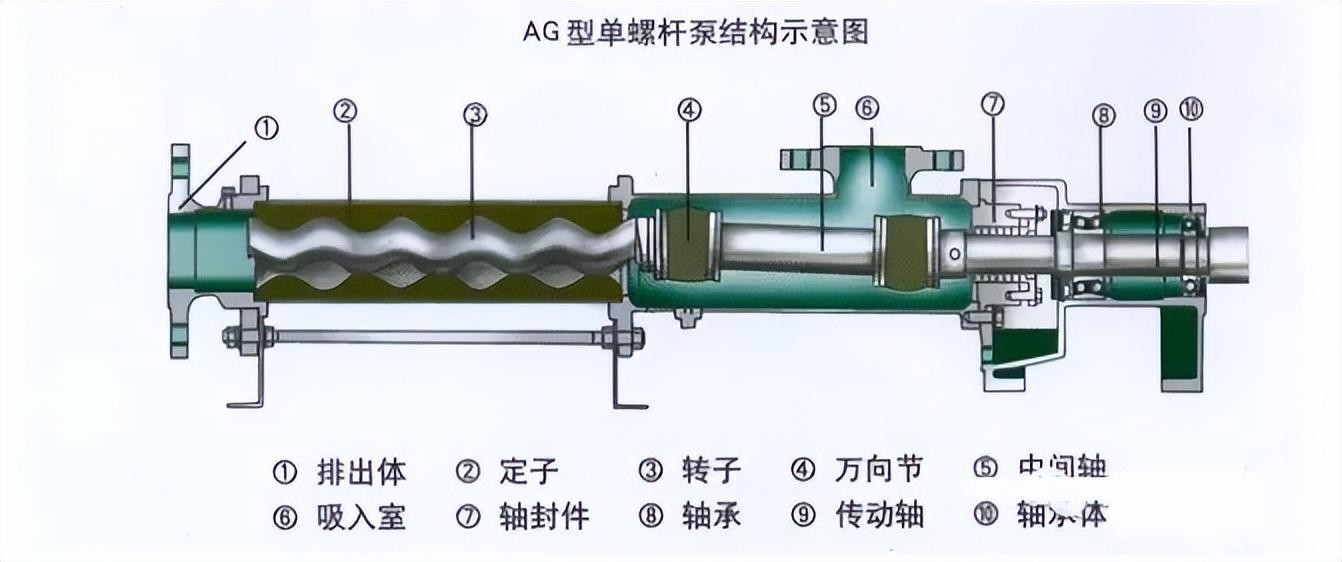

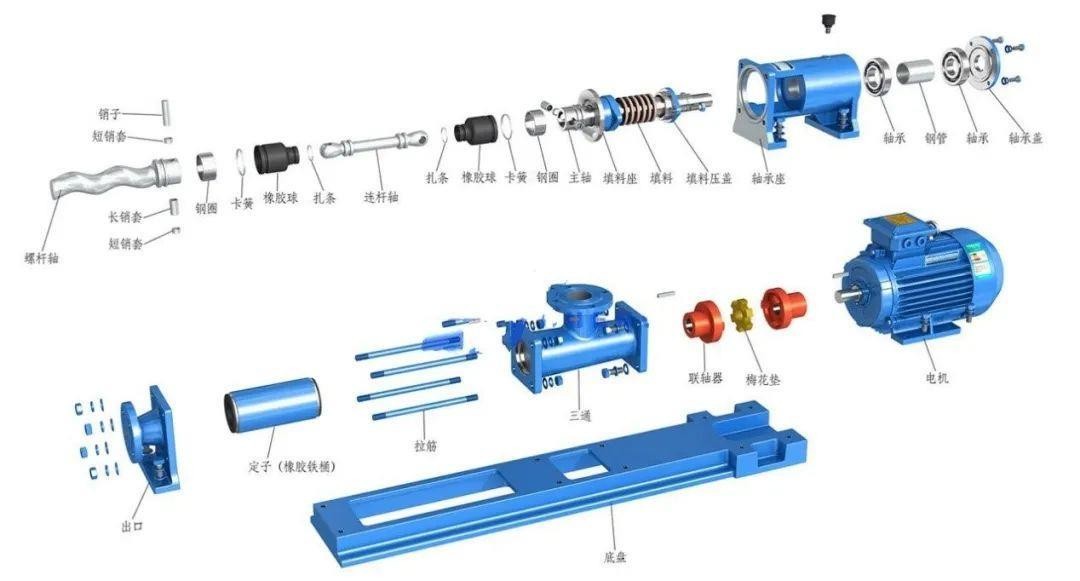

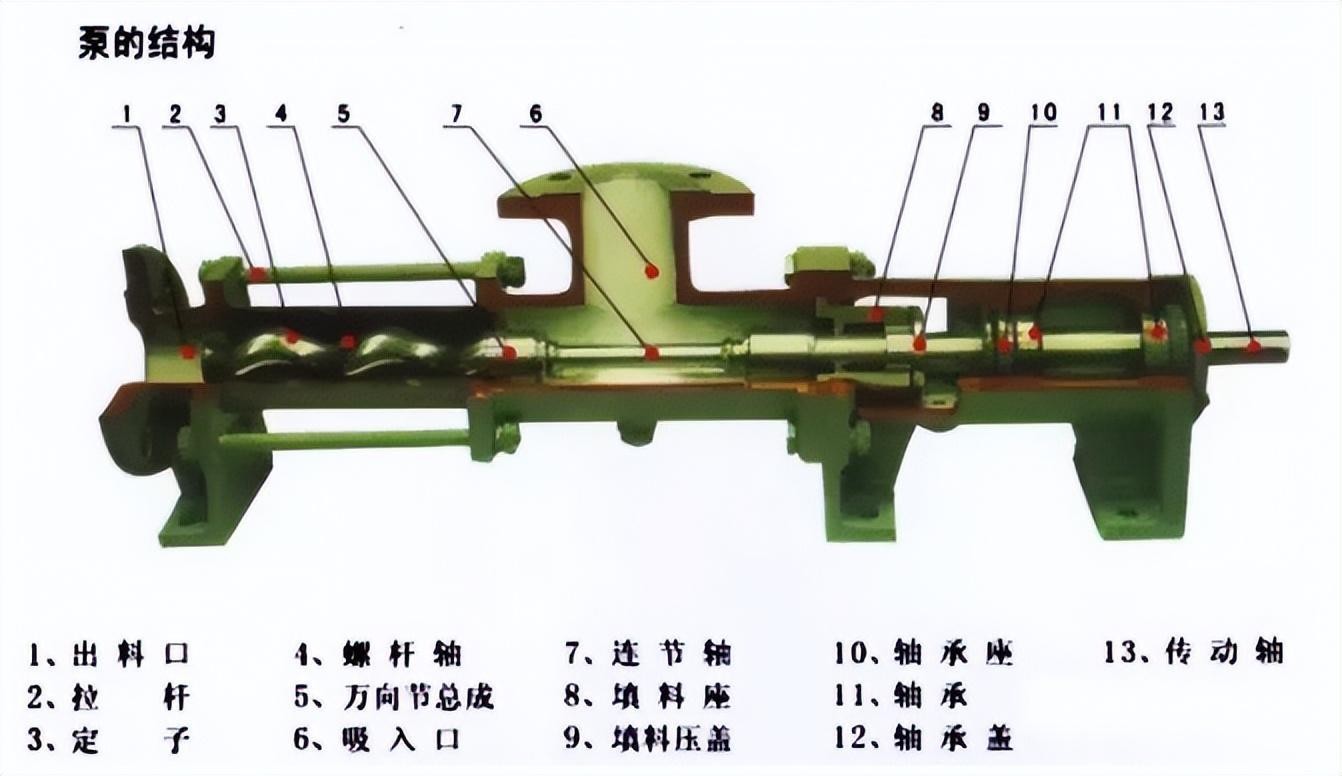

螺杆泵主要由排出体、定子、转子、万向节、中间轴、吸入室、转动轴、电机等组成

排出体与吸入室：通常是预留不同直径的法兰供安装时与管路连接

定子：由钢制外壳和塑料／橡胶衬套内腔组成，是螺杆泵的关键部件，并直接影响螺杆泵的寿命，定子给转子和液体提供螺旋腔，随着转子转动，液体被推到排出口。

转子：为钢制杆件，一般外涂耐磨耐蚀的铬合金材料。其作用是传递动力并与定子形成密封腔。

万向节：由橡胶制成，两片万向节之间由中间轴连接，上方便是吸入室，当传输介质留到腔体里时，万向节因受力发生位移，介质因为有空隙留到定子和转子腔。

电机：通电后电机转动并通过转动轴将力传输到前端，使得定子转子往复式规律运动，完成传输功能。

螺杆泵安装注意事项

1、接电时注意电机的正反，防止逆转给螺杆泵带来不可逆的损坏。

2、排出体前面需安装活结或者法兰盘，以利于更换定子。

3、螺杆泵的进口在上向，出口在水平方，这样可使密封在负压状态工作，减小密封腔的压力。

4、管道要吹洗干净，防止异物损坏定子、转子，并造成堵塞。

5、管道管径要比螺杆泵的预留口大一个规格，因为过小的管径会造成泵的供料不足，进而影响泵的排出量和输出压力。

6、对于采用机械密封的轴封，应注意引入清水、润滑油或其他冷却液。

螺杆泵使用注意事项：

1、切忌干运转，干转会导致定子发热进入加快定子的损坏。

2、启动螺杆泵前，先将要输送的介质注入泵的吸入腔内以确保润滑橡胶定子。泵停止运转时，应留有足够的介质在吸入腔内。

3、启动前，检查管道阀门的开启关闭情况，无误时，方可开机。

4、介质冻结时，为防止冻裂管线，将下方螺塞旋出，以放空介质。

5、螺杆泵不能在阀门关闭时工作，以避免容积泵的压力急剧升高而造成管道破裂及泵的损坏。

6、长时间不用的泵，应对泵内所有的橡胶进行更换（包括定子），发确保泵的运转正常及安全，从而延长泵的使用寿命。

7、注意泵的传动系统的同轴度，出厂前，泵及动力端(有的包括底座)已作调整。但在安装时，由于基础不平，拧紧地脚螺栓，可能造成底座扭曲，造成联轴器中心偏移。
